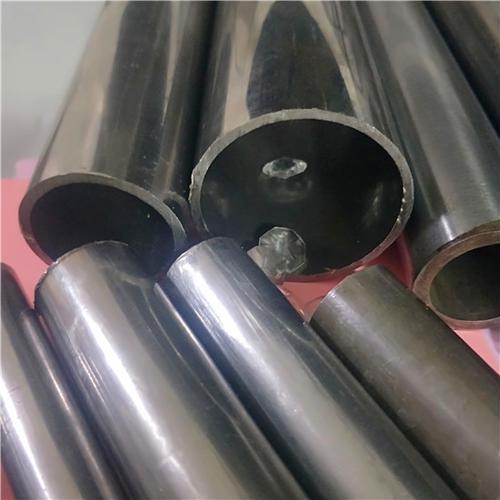

27simn精密管的性能優(yōu)于30Mn2鋼，淬透性較高，在水中臨界淬透直徑達(dá)8～22mm，可切削性良好，冷變形塑性及焊接性中等;另外鋼在熱處理時(shí)韌性減低不多，但卻有相當(dāng)高的強(qiáng)度和耐磨性，特別是水淬時(shí)仍有較高的韌性;但是此鋼對(duì)白點(diǎn)敏感性大，熱處理時(shí)有回火脆性傾向及過熱敏感性。

　　熱處理：

　　第一次淬火加熱溫度(℃)：920;冷卻劑：水

　　第二次淬火加熱溫度(℃)：-

　　回火加熱溫度(℃)：450;冷卻劑：水、油

　　【化學(xué)成分】(質(zhì)量分?jǐn)?shù))(%)

　　C：0.24～0.32

　　Si：1.10～1.40

　　Mn：1.10～1.40

　　P：≤0.035

　　S：≤0.035

　　Cu：≤0.30

　　Cr：≤0.30

　　Ni：≤0.30

　　Mo：≤0.15

　　【力學(xué)性能】

　　試樣毛坯尺寸(mm)：25

　　抗拉強(qiáng)度(σb/MPa)：≧980

　　屈服點(diǎn)(σs/MPa)：≧835

　　斷后伸長率(δ5/%)：≧12

　　斷面收縮率(ψ/%)：≧40

　　沖擊吸收功(Aku2/J)：≧39

　　布氏硬度(HBS100/3000)(退火或高溫回火狀態(tài))：≦217
